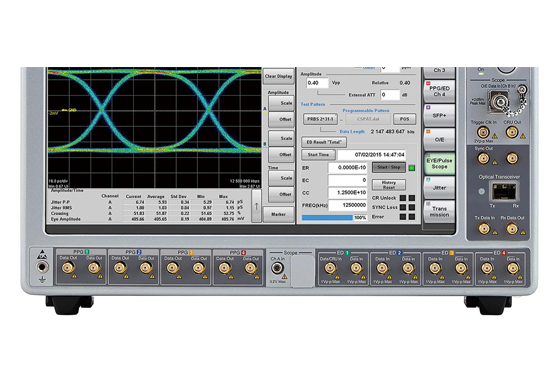

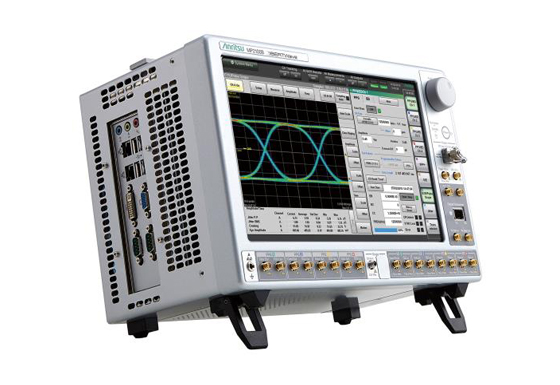

BERTWave MP2100B是多合一的測試儀，帶有內置BERT和采樣示波器，用于支持光學模塊評估，包括BER測量，眼圖模板測試和眼圖分析等。
BERT和采樣示波器是評估光學通訊系統中使用的光學模塊時必要的測試儀。以前在評估QSFP+和SFP+等模塊時，需要分別配置BERT和采樣示波器。現在有了 BERTWave MP2100B，其多合一設計將多達4通道的BERT和采樣示波器集成于一個小巧的18-cm深的單一機柜中，大大削減了設備投資成本，節省了作業空間。此外，使用 BERTWave MP2100B 時，無需變更連接線即可同步進行BER測量、眼圖模板測試和眼圖分析，從而縮短了測量時間。而且，BER測量通道可擴展至四個，4通道BER測量、眼圖模板測試和眼圖分析可同步進行。最后，內置的SFP+模塊插槽可無需使用外部光源。
BERTWave MP2100B 的 BERT 能測量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之間的誤碼率(BER)，其內置多達 4 通道的 BERT 選件使得 QSFP+ 和 AOC 等多通道光模塊測試系統的配置變得輕松簡單。差分信號不但支持誤碼率（BER）測量，且支持眼圖模板測試和眼圖分析。

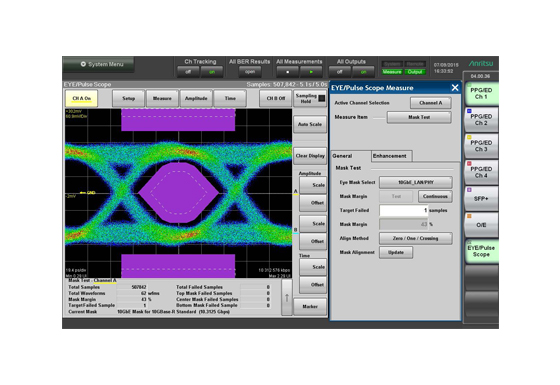

BERTWave MP2100B的采樣示波器具有帶寬為 25 GHz（典型值）的電接口和帶寬為9GHz（典型值）的光接口。另外，使用該示波器，可內置多達六種光學貝賽爾濾波器，用于測量光學信號。使用這些濾波器，一臺 MP2100B 即可實現各種不同應用的消光比測量、眼圖模板測試和眼圖分析。此外，該示波器具有標準配置的快速采樣模式，可確保高速測量；在快速采樣模式下，采樣速度高達150k樣本/秒，比舊款產品快1.5倍，并能進行快速的眼圖模板測試和眼圖分析。
使用 MX210001A抖動分析軟件，一臺實現同步抖動分析、眼圖和眼圖模板測量。150k 樣本/秒的采樣速度也更有效地利用了測量時間。與 MATLAB® 結合使用，可用于支持特定信號，例如WDP、TWDP和dWDP的波形色散測量。
最后，MX210002A 傳輸分析軟件增加了設備傳輸 (S21 增益、相位) 分析功能，以及使用均衡器、濾波器和加重計算所執行的反嵌波形模擬功能。與此同時，還支持同步波形采樣和模擬以及同步眼圖測量和眼圖模板測量。與 MX210001A 軟件結合使用還能夠進行模擬波形同步抖動測量。
