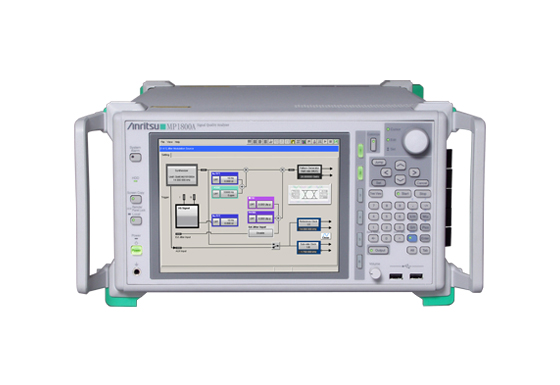

信號質量分析儀 MP1800A 是高度可擴展的插入式、模塊型誤碼率測試器 (BERT)。它集成了脈沖碼型發生器 (PPG) 模塊，可生成業內質量最高、振幅最大的信號，同時集成具有最高輸入靈敏度的誤碼分析儀 (ED) 模塊。該平臺支持包括突發碼型、浴盆抖動和眼圖測量在內的信號分析。使用支持設備抖動容限測試的內置抖動調制源可生成各種類型的抖動，例如 SJ、RJ、BUJ、SSC 等等。
MP1800A BERT 支持 0.1 至 32.1 Gbit/s 的寬范圍碼率，適用于各種應用的信號完整性分析，例如 100 GbE (25Gx4)、OTU-4 (28Gx4)、32G DP-QPSK、CEI-28G、32G FC、Infiniband EDR (26G) 等等。另外，MP1800A 與 MP1821A MUX 和 MP1822A DEMUX 相結合，可支持最高 56 Gbit/s 的誤碼率 (BER) 測試，從而可輕松升級，進行 CEI-56G-VSR 等下一代應用的開發。
每個 MP1800A 系列 PPG 或 ED 模塊的信道數可在 1ch、2ch 或 4ch 中選擇，在 32 Gbit/s 下可支持最多 8 個信道的多信道同步。因此，AOC、CFP、CXP、QSFP+ 等等的每個信道可同時測量，實現了串?dāng)_和抖動容限評估測試。
SQA 的 PPG 模塊可輸出最高 3.5 Vp-p 的信號，支持 EA 和 EML 等調制器的評估。除了生成 IEEE 和 ITU-T 突發和輔助信號以評估 E-PON、G-PON 和 10GE-PON 光學模塊外，SQA 生成的突發數據和輔助信號可自動設置輸出定時，從而縮短評估時間，改進評估質量。
ED 模塊具有 10 mV 的高靈敏度，以及 1 秒或更小的高速自動調整 (自動檢測閾值水平和相位點)，支持低輸出振幅設備的精確、有效測量，如 AOC。安裝時鐘恢復選項可幫助具有不同 Tx 和 Rx 時鐘的 SERDES 實現壓力抖動容限測試，并在單個模塊內實現無時鐘設備(例如 AOC)的 BER 測量。
J1621A 和 J1622A 為無源線性均衡器，可用于幫助彌補高頻傳輸線路失真造成的影響。它們可以連接至 ED，以補償 PCB 軌跡損耗并提高眼圖張開度。與高靈敏度 ED MU183040B/MU183041B 結合時，這些均衡器可以實現對低眼圖張開度的 PHY 設備進行 BER 和抖動容限測試。
抖動調制器在 250 MHz 抖動頻率時可生成最高 1 UI 的寬振幅 SJ，確保接收器抖動容限測試擁有足夠的余量。此外，無論是抖動調制為 OFF 還是 0 UI 設置為抖動 ON 時，它都能實現超低的 275 fs rms (額定) 固有抖動，確保在低抖動振幅時也能獲得精確的測量結果。另外，除了支持 RJ、BUJ、SSC 和雙音 SJ 外，它還支持 CEI-28G 和 100 GbE 等最新標準。Anritsu 的 MP1800A 配有低固有抖動 PPG、四階加重、高靈敏度 ED、眼圖張開度補償均衡器以及自動測量軟件，是抖動容限測試的理想整體解決方案。
MP1800A 與四階加重 MP1825B 相結合，可生成高速互聯標準 最高 32.1 Gbit/s，例如 CEI-28G、32G FC、Infiniband EDR (26G)所需的預加重。由于每一階可單獨更改，可始終確保精確的預加重。將四階加重 MP1825B 儀作為 MP1800A 的遠程射頻頭，并盡量靠近 DUT 放置，可最大限度地減少因電纜損耗和 ISI 等造成的信號衰減的影響，從而確保 DUT 接口處的最高信號質量。
利用 4 PAM/8 PAM 轉換器 MZ1834A/MZ183 時，8AMP1800A 可以配置為生成高速背板和 400 GbE 接口等特征所需的高質量、低 S/N 的 4 PAM 和 8 PAM 數據信號。可以同時測量三個 4 PAM 眼圖的誤碼率。MP1800A 是精確測量 4PAM 信號誤碼率的理想平臺，可使用長期存儲可編程碼型功能和誤差遮蔽功能來濾除不需要的誤差。
